SWF系列混流式通風機特點及形式

導讀
導讀
  • 一、特點
  • 二、風機的型式
  • 三、參數列表
  • 1.SWF-I型參數
  • 2.SWF-Ⅱ型參數
  • 3.SWF-Ⅲ型參數
  • 4.SWF-IV型參數
  • 5.SWF-V型參數
    •
  • 四、安裝尺寸
  • 1.SWF-Ⅰ型混流式通風機外型尺寸表
  • 2. SWF-IV-V型混流式通風機外型尺寸表
    •

    一、特點

    １．效率高、高效區寬：本風機采用先進的ＣＡＤ系統軟件并經多目標優化、性能預示設計研制的高科技產品，應用斜流子午加速方法，壓力較同型號軸流風機高，風量較同型號離心風機大，具有效率 高，高效區寬等特點。

    ２． 結構緊湊，安裝方便，運行可靠：該風機在相同風量、風壓的情況下，均比軸流式或離心式體積要小，可直接與風筒聯接，水平安裝或垂直安裝、亦可直接在墻上或支架上安裝，同時采用電機直聯方 法，具有安裝、操作、使用方便的特點。

    ３．噪聲低：該風機的外殼經特別設計，可較大地降低渦流的噪聲。在單位風量、單位風壓的工況條件下，比A聲級可降低2—3dB（A），同時在較低轉速的情況下，可獲得較高的風機壓力。在工礦企業和 高級民用建筑的送排風系統中可替代低壓離心風機或替代高壓軸流風機而不需采用大量消聲措施。

    ４．適用范圍廣：本系列產品分單速、雙速二種型號，可以根據不同的使用場合，改變風機葉輪角度，改變?nèi)~片數和變換轉速達到其使用要求。

    ５．本產品質量可靠，性能先進，經廣大用戶選用，效果良好。

    二、風機的型式

    １．本系列風機進氣方式與軸流式相同。

    ２．采用電機直聯轉動（Ａ式）。

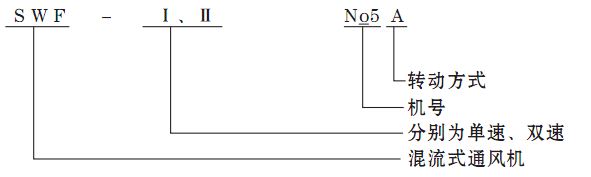

    ３．風機型號：

    三、參數列表

    1.SWF-I型參數

    返回目錄
    型
    號     		工況號
    (№)     		全壓
    (Pa)     		風量
    (m3/h)     		氣流進出
    口直徑
    (mm)     		轉速
    (rpm)     		裝機
    容量
    (Kw)     		噪聲
    dB(A)     		重量
    (Kg)
    4 1 168 3916 400 1450 0.37 ≤71 52
    2 169 3765
    3 175 3636
    4 187 3394
    5 186 3050
    4.5 1 207 4352 450 1450 0.55 ≤73 62
    2 208 4183
    3 216 4040
    4 230 3771
    5 236 3392
    5 1 220 7433 500 1450 1.1 ≤77 80
    2 252 7152
    3 278 6664
    4 297 6052
    5 300 5252
    6 1 200 11548 600 1450 1.5 ≤79 110
    2 210 11361
    3 216 11208
    4 220 11154
    5 232 11112
    7 1 329 15889 700 1450 3 ≤82 180
    2 345 15716
    3 370 15319
    4 440 13381
    5 470 11780
    8 1 347 24958 800 960 4 ≤82 223
    2 360 24227
    3 373 23768
    4 406 22657
    5 415 21451
    9 1 273 29828 900 960 5.5 ≤86 285
    2 282 28764
    3 284 27122
    4 301 26248
    5 360 23400
    10 1 356 39498 1000 960 7.5 ≤86 325
    2 372 37831
    3 376 36162
    4 379 36082
    5 447 33213
    11 1 310 48729 1100 960 11 ≤86 435
    2 329 47588
    3 346 46099
    4 360 44947
    5 370 43572
    12 1 429 64292 1200 720 15 ≤91 550
    2 451 62787
    3 471 60820
    4 488 59302
    5 498 57226
    13 1 441 71565 1300 720 15 ≤91 580
    2 460 69417
    3 482 67702
    4 498 66000
    5 508 63699

    2.SWF-Ⅱ型參數

    返回目錄
    型
    號     		工況號
    (№)     		全壓
    (Pa)     		風量
    (m3/h)     		氣流進出
    口直徑
    (mm)     		轉速
    (rpm)     		裝機
    容量
    (Kw)     		噪聲
    dB(A)     		重量
    (Kg)
    7 1 470 15889 700 1450 4/3 ≤82 211
    2 320 15716
    3 345 15319
    4 370 13381
    5 440 11780
    1 144 10519 960 ≤73
    2 151 10405
    3 162 10142
    4 193 8859
    5 206 7799
    8 1 440 38466 800 1450 11/9 ≤91 294
    2 504 36882
    3 667 35380
    4 804 31542
    5 872 28148
    1 193 25670 960 ≤82
    2 221 24418
    3 192 23424
    4 353 20883
    5 382 18636
    8.2 1 539 46066 820 1450 11/9 ≤91 340
    2 579 44169
    3 754 43270
    4 877 37774
    5 926 34709
    1 236 30499 960 ≤84
    2 262 29243
    3 331 28052
    4 384 25009
    5 406 22979
    9 1 644 56090 900 1450 14/11 ≤92 420
    2 697 53786
    3 845 51590
    4 945 45993
    5 981 41044
    1 282 37135 960 ≤86
    2 306 35600
    3 370 31415
    4 414 30450
    5 430 27174
    10 1 704 66541 1000 1450 24/8 ≤93 600
    2 743 64349
    3 751 61321
    4 763 59134
    5 754 55758
    1 308 44054 960 ≤86
    2 326 42603
    3 329 40598
    4 334 39151
    5 331 36916
    11 1 709 73601 1100 1450 24/8 ≤94 630
    2 750 71878
    3 789 69629
    4 821 67889
    5 843 65812
    1 310 48729 960 ≤86
    2 348 47588
    3 345 46099
    4 360 44947
    5 370 43572
    12 1 763 85723 1200 960 25/12 ≤95 700
    2 802 83716
    3 837 81093
    4 868 79069
    5 886 79031
    1 429 64292 720 ≤91
    2 451 62787
    3 471 60819
    4 488 59302
    5 498 57226
    13 1 785 95420 1300 960 30/15 ≤95 730
    2 823 93187
    3 857 90270
    4 887 88012
    5 904 84933
    1 440 71565 720 ≤91
    2 463 69890
    3 482 67702
    4 498 66009
    5 508 63699

    3.SWF-Ⅲ型參數

    返回目錄
    型
    號     		工況號
    (№)     		全壓
    (Pa)     		風量
    (m3/h)     		氣流進出
    口直徑
    (mm)     		轉速
    (rpm)     		裝機
    容量
    (Kw)     		噪聲
    dB(A)     		重量
    (Kg)
    3 1 562 4410 300 2850 2.2 ≤73 67
    2 691 4018
    3 816 3605
    4 1 715 6801 400 2850 4 ≤78 101
    2 883 6221
    3 960 5668
    4.5 1 753 8731 450 2850 5.5 ≤80 111
    2 982 8159
    3 980 7561
    5 1 801 13110 500 2850 5.5 ≤83 121
    2 959 12410
    3 1020 11342
    6 1 786 19230 600 2850 7.5 ≤85 156
    2 962 18220
    3 1060 17210
    7 1 608 31380 700 1450 11 ≤82 272
    2 765 29880
    3 950 27330
    8 1 809 37350 800 1450 15 ≤91 322
    2 992 35380
    3 1050 33210
    9 1 785 46138 900 1450 18.5 ≤92 397
    2 946 41590
    3 1080 37310
    10 1 792 51821 1000 1450 19.5 ≤93 460
    2 998 48152
    3 1100 45032
    11 1 806 59521 1100 1450 22 ≤94 544
    2 967 56629
    3 1120 53530
    12 1 866 68358 1200 960 22 ≤95 635
    2 920 65158
    3 1050 62058
    13 1 892 84386 1300 960 30 ≤95 736
    2 950 80386
    3 1150 76280

    4.SWF-IV型參數

    返回目錄
    型
    號     		轉速
    (rpm)     		全壓
    (Pa)     		風量
    (m3/h)     		裝機
    容量
    (Kw)     		型
    號     		轉速
    (rpm)     		全壓
    (Pa)     		風量
    (m3/h)     		裝機
    容量
    (Kw)
    7A 1450 787 24726 11 7.5A 1450 904 30411 15
    887 22379 1018 27525
    1044 18612 1198 22892
    1061 16419 1219 20195
    1086 14710 1247 18094
    960 345 9340 3 960 396 20135 4
    288 10871 446 18233
    457 12322 525 15156
    465 14816 534 13370
    476 16370 547 11979
    720 194 7305 1.1 720 233 15101 1.5
    219 8153 251 13668
    257 9242 295 11367
    262 11112 301 10027
    268 12278 308 8984
    8A 1450 1028 36908 18.5 8.5A 1450 1161 44270 22
    1159 33405 1308 40068
    1363 27782 1539 33323
    1487 24509 1566 29398
    1419 21959 1602 26339
    960 415 24436 5.5 960 509 29310 7.5
    508 22117 573 26528
    597 18394 674 22062
    608 16227 686 19463
    622 14538 702 11438
    720 253 18327 2.2 720 286 21983 3
    286 16587 322 19896
    336 13795 379 16547
    342 12170 386 14597
    350 10904 395 13097
    9A 1450 1301 52551 30 9.5A 1450 1368 63980 37
    1466 47463 1765 52690
    1726 39557 1908 47040
    1755 34897 1979 41400
    1796 31266 2006 35750
    960 570 34793 11 960 600 42360 11
    643 34190 774 34880
    756 26189 836 31145
    769 23104 867 27410
    787 20700 879 23670
    720 320 26094 4 720 337 31770 5.5
    362 23618 435 26260
    425 19642 470 23360
    433 15525 488 20555
    443 14789 495 17750
    10A 1450 1606 72087 55 10.5A 1450 1671 86385 75
    1810 65245 2156 71140
    2130 54262 2330 63520
    2166 47869 2417 55895
    2217 42888 2450 48270
    960 704 47726 15 960 733 57190 18.5
    794 43196 945 47100
    934 35925 1021 42050
    950 31692 1060 37010
    972 28395 1074 31960
    720 396 35795 7.5 720 412 42900 5.5
    446 32392 632 35325
    525 26944 574 31540
    534 23770 596 27755
    547 21296 604 21983
    960 807 65730 22 11.5A 960 882 75105 30
    1040 54040 1136 61750
    1123 48350 1228 55240
    1165 42500 1274 48570
    1177 36821 1287 42060
    720 454 49300 11 720 496 56330 11
    585 40530 639 46315
    632 36260 691 41430
    655 31880 717 36425
    662 17610 724 31540
    960 960 85330 30 12.5A 960 1100 93215 37
    1237 70160 1240 84367
    1337 62770 1459 70166
    1387 55180 1484 61898
    1401 47790 1518 55458
    720 540 64000 15 720 619 69912 15
    696 52620 697 63057
    752 47075 820 52625
    780 41390 834 46425
    788 35840 855 41593

    5.SWF-V型參數

    返回目錄
    型
    號     		轉速
    (rpm)     		全壓
    (Pa)     		風量
    (m3/h)     		裝機
    容量
    (Kw)     		噪聲
    dB(A)     		重量
    (Kg)     		型
    號     		轉速
    (rpm)     		全壓
    (Pa)     		風量
    (m3/h)     		裝機
    容量
    (Kw)     		噪聲
    dB(A)     		重量
    (Kg)
    2 2900 352 520 0.37 ≤65 15 2.5 2900 660 894 0.75 ≤75 22
    280 760 600 1220
    220 1040 440 2180
    1450 88 260 0.04 ≤56 1450 165 447 0.09 ≤60
    70 380 150 610
    55 520 110 1090
    3 2900 960 1498 1.1 ≤77 25 3.5 2900 800 3974 2.2 ≤82 40
    680 3020 760 5920
    520 4360 440 6220
    1450 240 749 0.18 ≤60 1450 200 1987 0.37 ≤68 42
    170 1510 190 2960
    130 2180 110 3110
    4 1450 390 2530 0.75 ≤72 62 4.5 1450 480 4050 1.1 ≤73 75
    280 4170 350 6120
    220 5180 250 7060
    960 150 2010 0.18 ≤60 60 960 275 2910 0.37 ≤65 66
    110 3180 150 3890
    50 4090 100 4980
    5 1450 390 4350 2.2 ≤78 100 6 1450 870 8200 5.5 ≤82 160
    350 6120 690 12400
    340 7560 380 17900
    960 210 3510 0.75 ≤70 85 960 360 6040 1.5 ≤72 148
    200 4680 260 8100
    170 6050 240 1040
    7 960 500 8110 3 ≤78 210 8 960 700 10110 5.5 ≤82 315
    350 15040 600 15070
    260 18120 400 25120

    四、安裝尺寸

    1.SWF-Ⅰ型混流式通風機外型尺寸表

    返回目錄
    型號 D1 D2 D3 P1 P2 L1 L2 N-φ1 φ2 H
    4 410 450 490 360 420 220 320 6-Φ8.5 Φ10.5 265
    4.5 460 500 540 380 440 260 360 6-Φ8.5 Φ10.5 290
    5 510 550 590 390 450 300 400 8-Φ8.5 Φ10.5 320
    5.5 560 600 640 420 480 340 440 8-Φ8.5 Φ14.5 355
    6 610 650 690 420 480 380 480 12-Φ8.5 Φ14.5 380
    6.5 660 700 740 430 490 420 520 12-Φ8.5 Φ14.5 420
    7 710 750 790 440 500 460 560 12-Φ8.5 Φ14.5 430
    8 810 850 890 570 640 540 640 12-Φ8.5 Φ16.5 490
    9 910 950 990 570 640 620 720 12-Φ8.5 Φ16.5 550
    10 1010 1060 1110 660 730 700 800 12-Φ8.5 Φ16.5 600
    11 1110 1160 1210 700 770 780 880 14-Φ12.5 Φ19 650
    12 1210 1260 1310 790 860 860 960 14-Φ12.5 Φ19 700
    13 1310 1360 1410 790 860 940 1040 14-Φ12.5 Φ19 750
    14 1410 1460 1510 980 1050 1020 1120 16-Φ12.5 Φ19 800
    15 1510 1560 1610 1080 1150 1100 1200 16-Φ12.5 Φ19 850

    2. SWF-IV-V型混流式通風機外型尺寸表

    返回目錄
    型號 D1 D2 D3 P1 P2 L1 L2 N-φ1 φ2 H
    4 410 450 460 460 520 220 320 6-Φ8.5 Φ10.5 265
    4.5 460 500 480 480 540 260 360 6-Φ8.5 Φ10.5 290
    5 510 550 510 510 570 300 400 8-Φ8.5 Φ10.5 320
    5.5 560 600 550 550 610 340 440 8-Φ8.5 Φ14.5 355
    6 610 650 590 590 650 380 480 12-Φ8.5 Φ14.5 380
    6.5 660 700 620 620 690 420 520 12-Φ8.5 Φ14.5 420
    7 710 750 650 650 720 460 560 12-Φ8.5 Φ14.5 430
    8 810 850 690 690 760 540 640 12-Φ8.5 Φ16.5 490
    9 910 950 720 720 800 620 720 12-Φ8.5 Φ16.5 550
    10 1010 1060 720 720 800 700 800 12-Φ8.5 Φ16.5 600
    11 1110 1160 760 760 840 780 880 14-Φ12.5 Φ19 650
    12 1210 1260 830 830 910 860 960 14-Φ12.5 Φ19 700
    13 1310 1360 870 870 950 940 1040 14-Φ12.5 Φ19 750
